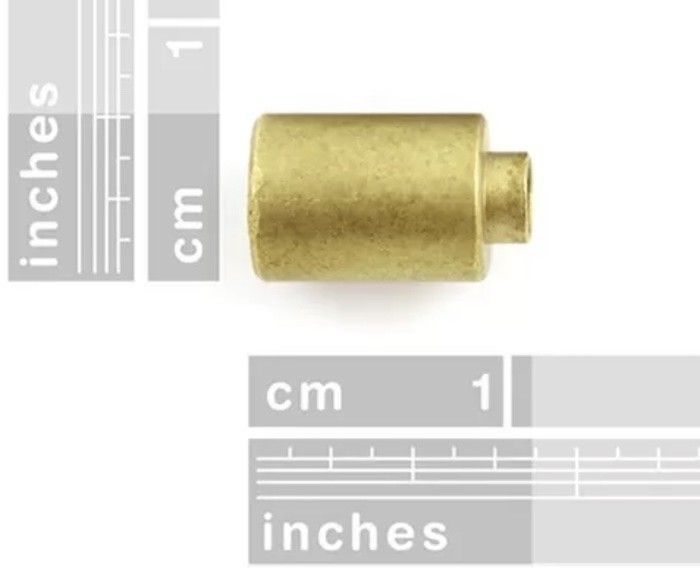

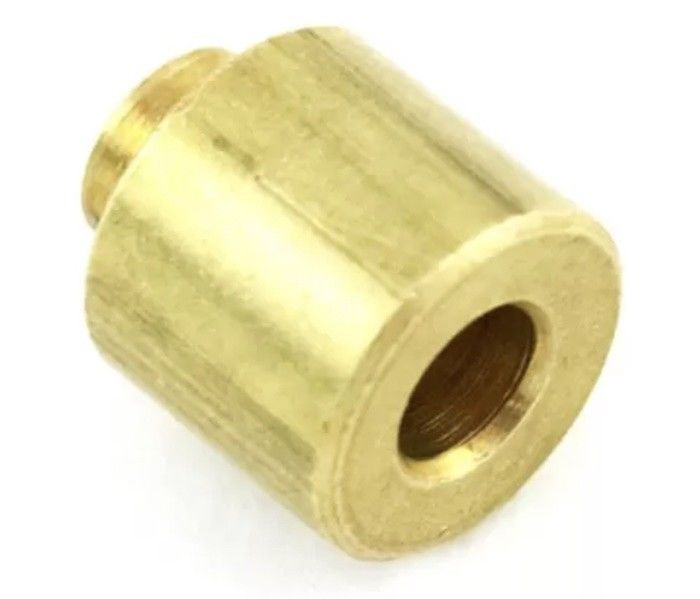

गोल हेक्स स्वैग स्टैंडऑफ स्पेसर्स 3/8" कार्बन स्टील सामग्री

गोल / हेक्स 3/8" कार्बन स्टील स्वैज स्टैंडऑफ स्पेसर इलेक्ट्रॉनिक सर्किट बोर्डों को माउंट करना

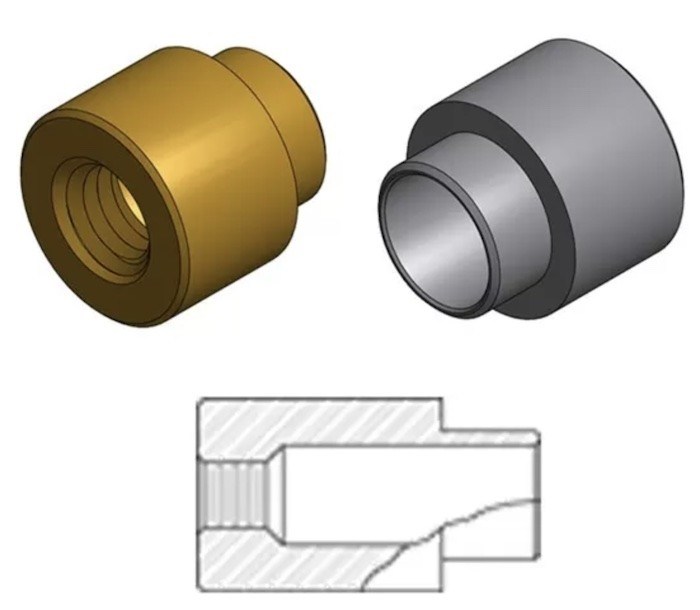

अपने समकक्ष, स्वैग स्पेसर की तरह, स्वैग स्टैंडऑफ का उपयोग वस्तुओं के बीच दूरी बनाने के लिए भी किया जाता है। आमतौर पर इस प्रकार के भागों का मुख्य रूप से सर्किट बोर्ड अनुप्रयोगों में उपयोग किया जाता है।जहां भाग का स्वैग भाग पूर्व में उल्लिखित बोर्ड में डाला जाता है (स्वैग किया जाता है) और एक अन्य बोर्ड को ठीक से स्थान दिया जाता हैस्वैग स्टैंडऑफ का मादा छोर एक धागा पुरुष भाग को स्वीकार करता है, ज्यादातर बार एक पेंच लेकिन यह पुरुष-महिला स्टैंडऑफ भी हो सकता है।जब सर्किट बोर्ड एक दूसरे के ऊपर ढेर किए जाते हैं तो इन भागों का उपयोग करने के लिए उत्कृष्ट हैनीचे हमारे द्वारा आपूर्ति किए जाने वाले मानक स्वैग स्टैंडअफ भागों की सूची दी गई है।

व्यास:1/8" / 5/32" / 3/16" / 1/4" / 5/16" / 3/8"
आकार:गोल और हेक्स
सामग्री:पीतल, एल्यूमीनियम, स्टेनलेस स्टील, कार्बन स्टील
शरीर की लंबाई:लंबाई की विस्तृत विविधता- 1/3 " (.031) 1" तक की वृद्धि
शंकु की लंबाई:.062 के माध्यम से लेकर लंबाई की एक विस्तृत विविधता.295
समाप्त करना:28 परिष्करणों में उपलब्ध
धागा:0-80 से 10-32 / आंतरिक धागा- UNC वर्ग 2B
अंदर के छेद का व्यासःस्क्रू आकार के लिए 0.063 से लेकर.194 तक
0-80 से 10-32 तक
सहिष्णुता:शरीर की लंबाई:±.005 / शंकु लंबाई:±.003 अंदर का छेद व्यास:+.000 -.003
व्यासः मानक वाणिज्यिक बार स्टॉक सहिष्णुता

हम बिना किसी अतिरिक्त शुल्क के आपके अनुकूलित या संशोधित भागों के लिए आपकी फर्म इंजीनियरिंग और डिजाइन सेवाएं प्रदान करते हैं- कृपया हमारे इंजीनियरिंग विभाग से संपर्क करें।

स्वैग स्टैंडऑफ और स्वैग स्पेसर्स 1/8" से 3/8", 3 मिमी से 10 मिमी- लंबाईः 1/32" से 1", .5 मिमी से 51 मिमी तक- शांक लंबाईः .062 के माध्यम से.295.
पोलेस्टर स्वैग्स गोल-हेक्स, 28 फिनिश, पीतल, एल्यूमीनियम, स्टेनलेस स्टील, कार्बन स्टील में उपलब्ध हैं। इलेक्ट्रॉनिक सर्किट बोर्ड और इलेक्ट्रॉनिक घटकों को अंतर करने या स्थापित करने की एक सस्ती विधि।

स्थापना के बाद उन्हें स्थायी रूप से बोर्ड पर लगाया जाता है और आगे की विधानसभा सरल हो जाती है। स्थापना किसी भी बल के साधनों का उपयोग करके पूरा की जाती है। सामान्य उपकरण,जैसे कि एक बार्बर प्रेसयदि स्वैगिंग की योजना है, तो छेद को काउंटरसिंक किया जाना चाहिए। रिवेट प्रकार की स्थापना के लिए, एक सामान्य ड्रिल या छिद्रित छेद, सही व्यास का, पर्याप्त है।दोनों थ्रेडेड और गैर थ्रेडेड / पारदर्शी छेद प्रकार में उपलब्ध.

स्पेसर और स्टैंडऑफ दो आम प्रकार के पोजिशनिंग इलेक्ट्रॉनिक हार्डवेयर हैं। वे विभिन्न प्रकार के अनुप्रयोगों जैसे सर्किट बोर्ड असेंबली,पैनल और दरवाजे. स्पेसर और स्टैंडऑफ आपके आवेदन की विशेष जरूरतों को पूरा करने के लिए विभिन्न आकारों, आकारों और सामग्रियों में उपलब्ध हैं। गोल, हेक्स, वर्ग, स्वैग, महिला धागे,नर धागे और यहां तक कि सम्मिलन-जैसे गुणों के लिए गुदगुदी सभी उपलब्ध हैंगैर चुंबकीय और विद्युत तटस्थ सामग्री भी संवेदनशील असेंबली आवश्यकताओं को आसान बनाने में मदद करती है।

एक स्टैंडऑफ एक बांधनेवाला पदार्थ है जिसका उपयोग दो वस्तुओं के बीच जगह बनाने के लिए किया जाता है, अक्सर उन्हें सही ढंग से तैनात करने के लिए। इलेक्ट्रॉनिक घटकों और इलेक्ट्रॉनिक हार्डवेयर की दुनिया में,standoffs आम तौर पर अंतरिक्ष सर्किट बोर्डों के लिए प्रयोग किया जाता है, पैनल, दरवाजे या गियर। स्टैंडऑफ गोल, हेक्सागोनल या वर्ग के आकार के हो सकते हैं। वे बाहरी घुंघरालेपन के साथ-साथ स्वैग विशेषताओं के साथ हो सकते हैं।महिला-महिला या डबल महिला स्टैंडऑफ प्रत्येक छोर पर पूरी तरह से या आंशिक रूप से थ्रेडेड हो सकते हैंपुरुष-महिला स्टैंडऑफ भी उपलब्ध हैं। स्टैंडऑफ एल्यूमीनियम, पीतल, प्लास्टिक, इस्पात और स्टेनलेस स्टील सहित विभिन्न सामग्रियों में उपलब्ध हैं।

विनिर्देशः

एक स्वैग स्पेसर को केवल एक ऐसी वस्तु के रूप में परिभाषित किया जाता है जिसका उपयोग दो वस्तुओं के बीच स्थान बनाने के लिए किया जाता है, अक्सर उन्हें ठीक से तैनात करने के लिए। भागों की शैली मुख्य रूप से सर्किट बोर्ड अनुप्रयोगों में उपयोग की जाती है.जहां भाग का स्वैग भाग पूर्व में उल्लिखित बोर्ड में डाला जाता है और एक अन्य बोर्ड को ठीक से स्थान दिया जाता है।इलेक्ट्रॉनिक घटकों की दुनिया में हम आम तौर पर विभिन्न स्थितियों में इस्तेमाल किया spacers देखते हैंउदाहरण के लिए, कोई सर्किट बोर्ड, पैनल, दरवाजे या गियर को जगह दे सकता है।

सीएनसी भागों के लिए उपलब्ध सामग्री

ऑटो लेथ और सीएनसी लेथ मशीनिंग पार्ट्स के तकनीकी विनिर्देश
